Co zrobić, gdy punkt osnowy geodezyjnej został zniszczony podczas robót budowlanych

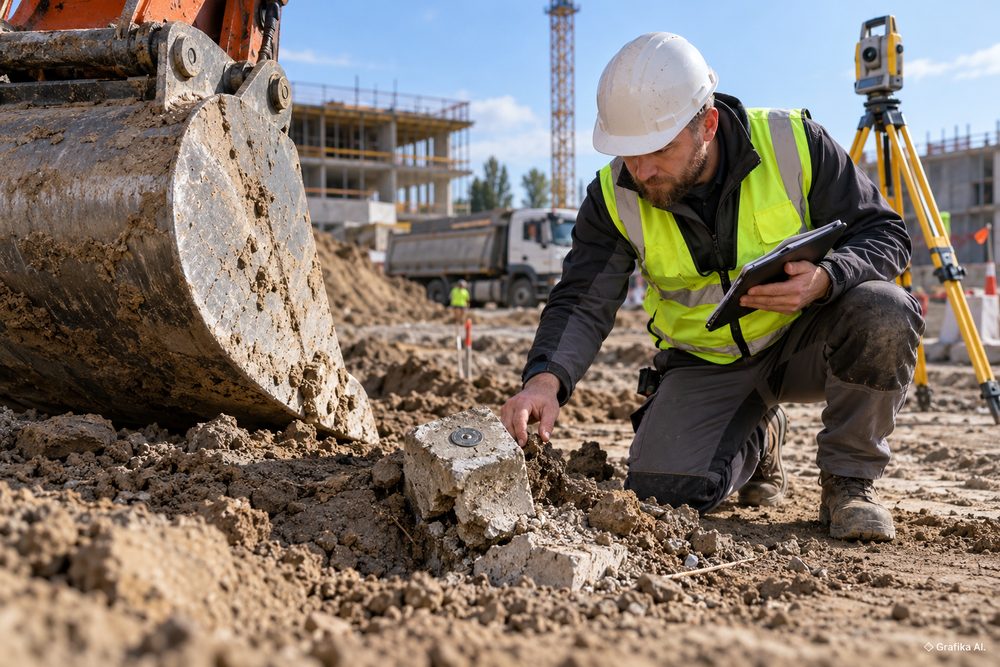

Łyżka koparki wyrywa betonowy słupek z metalowym centrem, a kierownik budowy zastanawia się, czy wystarczy osadzić go z powrotem w ziemi. Nie wystarczy. Jeżeli zniszczony element był znakiem państwowej osnowy geodezyjnej, podlega ochronie prawnej, nawet gdy znajdował się na prywatnej działce i przeszkadzał w prowadzeniu robót. Samodzielne ustawienie go w przybliżonym miejscu nie przywróci wiarygodności punktu, a może dodatkowo utrudnić wyjaśnienie zdarzenia.

Najpierw trzeba zabezpieczyć miejsce, zgłosić uszkodzenie właściwemu organowi i ustalić rodzaj punktu. Dopiero później można rozstrzygnąć, czy konieczne będzie jego odtworzenie, założenie nowego punktu czy zmiana sposobu prowadzenia pomiarów na budowie.

Zniszczenie punktu osnowy geodezyjnej – pierwsze czynności i obowiązek zgłoszenia

Art. 15 ustawy Prawo geodezyjne i kartograficzne zobowiązuje właściciela lub inną osobę władającą nieruchomością do ochrony znajdujących się na niej znaków geodezyjnych. W przypadku ich zniszczenia, uszkodzenia albo przemieszczenia należy niezwłocznie zawiadomić właściwego starostę. Przepisy nie przewidują na to 7 czy 30 dni. W praktyce zgłoszenie najlepiej przygotować jeszcze w dniu stwierdzenia szkody.

Jeżeli operator koparki uszkodził słupek podczas wykonywania wykopu pod kanalizację, najgorszym rozwiązaniem jest zasypanie miejsca i kontynuowanie prac bez dokumentacji. Nawet jeśli betonowy fragment pozostał w wykopie, nie oznacza to, że zachował pierwotne położenie. Przesunięcie o kilka centymetrów może uczynić punkt nieprzydatnym do precyzyjnych pomiarów.

Prawidłowa kolejność działań wygląda następująco:

1. Wstrzymać roboty w bezpośrednim sąsiedztwie uszkodzonego znaku, zabezpieczyć miejsce i nie przemieszczać pozostałości, o ile nie wymaga tego bezpieczeństwo.
2. Wykonać zdjęcia pokazujące uszkodzony element, otoczenie oraz miejsce jego pierwotnego położenia, jeżeli da się je ustalić.
3. Zanotować datę, godzinę, lokalizację, rodzaj wykonywanych robót oraz dane wykonawcy, operatora maszyny i ewentualnych świadków.
4. Powiadomić kierownika budowy i geodetę obsługującego inwestycję.
5. Przekazać zawiadomienie do starosty właściwego dla położenia nieruchomości, najlepiej pisemnie, z zachowaniem potwierdzenia doręczenia.

W zgłoszeniu należy podać numer działki i obręb ewidencyjny, opisać zdarzenie oraz dołączyć fotografie. Jeżeli znany jest numer punktu osnowy, również trzeba go wskazać. Brak numeru nie uzasadnia zwlekania z zawiadomieniem.

Zgodnie z rozporządzeniem dotyczącym ochrony znaków geodezyjnych starosta po uzyskaniu informacji niezwłocznie sprawdza stan znaku i usuwa pozostałości po zniszczonych lub uszkodzonych elementach. Gdy sprawa dotyczy osnowy podstawowej, przekazuje odpowiedni protokół Głównemu Geodecie Kraju.

Nie każde takie zdarzenie wymaga zatrzymania całej inwestycji. Jeżeli zniszczony znak znajdował się poza obszarem aktualnie prowadzonych robót, pozostałe prace można organizować tak, aby nie naruszać miejsca zdarzenia. Inaczej wygląda sytuacja, gdy punkt był wykorzystywany do tyczenia lub kontroli wysokości. Wówczas dalsze pomiary oparte na tym punkcie trzeba wstrzymać do czasu sprawdzenia ich podstawy.

Zniszczenie chronionego znaku lub zaniechanie wymaganego zawiadomienia może stanowić wykroczenie zagrożone grzywną na podstawie art. 48 ust. 1 pkt 3 Prawa geodezyjnego i kartograficznego. Samo przyznanie się do uszkodzenia nie kończy sprawy, ale szybkie zgłoszenie i zabezpieczenie dokumentacji ułatwiają ustalenie okoliczności.

Jak ustalić, jaki punkt został zniszczony i czy wymaga odtworzenia?

Nie każdy metalowy bolec, palik czy betonowy słupek na placu budowy jest punktem państwowej osnowy. Od właściwej identyfikacji zależy cała procedura, łącznie z tym, kto organizuje prace naprawcze.

Trzeba rozróżnić trzy sytuacje:

• Punkt państwowej osnowy geodezyjnej – element sieci odniesienia wykorzystywanej w pomiarach. Trwałe znaki osnowy poziomej i wysokościowej podlegają ustawowej ochronie.
• Tymczasowy punkt pomiarowy lub znak osnowy realizacyjnej – wykorzystywany na potrzeby konkretnej budowy. Znaki umieszczone na okres przejściowy oraz stosowane przy zakładaniu osnów pomiarowych nie są objęte ochroną na zasadach rozporządzenia o ochronie znaków geodezyjnych.
• Znak graniczny – oznaczenie związane z przebiegiem granicy nieruchomości. Jego wznowienie podlega innej procedurze niż odtworzenie punktu osnowy.

Przykładowo podczas przygotowywania terenu pod halę magazynową zniszczono betonowy słupek stojący kilka metrów od ogrodzenia. Inwestor uznał go za oznaczenie granicy działki. Tymczasem geodeta, po sprawdzeniu materiałów zasobu, może stwierdzić, że był to punkt szczegółowej osnowy poziomej. Wówczas zamówienie zwykłego wznowienia znaku granicznego nie rozwiąże problemu.

Identyfikację rozpoczyna się od sprawdzenia Bazy Danych Szczegółowych Osnów Geodezyjnych (BDSOG), prowadzonej dla obszaru powiatu. Zawiera ona między innymi dane punktów osnowy poziomej i wysokościowej oraz ich opisy topograficzne. Dla osnów podstawowych właściwy jest Państwowy Rejestr Podstawowych Osnów Geodezyjnych, Grawimetrycznych i Magnetycznych (PRPOG).

Geodeta powinien porównać numer i współrzędne punktu, rodzaj stabilizacji, opis topograficzny oraz informacje o jego stanie z rzeczywistą sytuacją w terenie. Dane można wstępnie przeglądać przez Geoportal, korzystając między innymi z warstwy „Osnowa szczegółowa”. Przy rozbieżnościach trzeba sięgnąć do materiałów właściwego zasobu geodezyjnego.

Sama mapa nie wystarczy. Mapa zasadnicza przedstawia między innymi punkty osnowy i elementy zagospodarowania terenu, a mapa ewidencyjna służy przede wszystkim prezentacji danych ewidencyjnych działek. Z kolei mapa do celów projektowych (MDCP) jest opracowaniem przygotowywanym na potrzeby projektowania. Żadna z nich, bez sprawdzenia danych osnowy i sytuacji terenowej, nie gwarantuje, że konkretny znak nadal istnieje i zachował stabilność.

Jeśli zniszczony element okaże się znakiem granicznym, trzeba zastosować właściwą procedurę. Wznowienie znaku granicznego jest możliwe, gdy jego położenie zostało wcześniej ustalone i istnieją dokumenty pozwalające je odtworzyć. Wyznaczenie punktu granicznego dotyczy punktu ujawnionego wcześniej w ewidencji gruntów i budynków. Przy brakach odpowiedniej dokumentacji może być konieczne ustalenie przebiegu granic działek ewidencyjnych, natomiast spór o granicę nieruchomości może wymagać rozgraniczenia. Zwykły pomiar nie rozstrzyga prawa własności.

Jeżeli natomiast zniszczono wyłącznie tymczasowy punkt budowlany, geodeta może założyć kolejny punkt pomiarowy i powiązać go kontrolnymi pomiarami z wiarygodną osnową. Takie rozwiązanie jest uzasadnione, gdy pozwala zachować wymaganą dokładność i ciągłość obsługi budowy. Nie zastępuje jednak odtworzenia chronionego punktu państwowego, jeśli taki rzeczywiście uległ zniszczeniu.

Odtworzenie punktu geodezyjnego – procedura, koszty i wpływ na budowę

Odtworzenie osnowy to nie tylko zakup nowego znaku i osadzenie go w gruncie. Niezbędne mogą być analiza dokumentacji, projekt techniczny, stabilizacja, pomiary nawiązania do istniejących punktów, opracowanie wyników i aktualizacja danych zasobu.

Zakładanie i utrzymywanie szczegółowych osnów geodezyjnych należy do zadań starosty, natomiast za utrzymywanie osnów podstawowych odpowiada co do zasady Główny Geodeta Kraju, z uwzględnieniem szczególnych kompetencji dotyczących terenów wojskowych. Projekty osnów szczegółowych zatwierdza starosta, a projekty osnów podstawowych – Główny Geodeta Kraju w porozumieniu z Ministrem Obrony Narodowej.

Z tego powodu prywatny wykonawca nie powinien samodzielnie decydować o przeniesieniu chronionego punktu lub zastąpieniu go nowym w dowolnym miejscu. Może natomiast wykonywać odpowiednio zlecone prace geodezyjne w wymaganym trybie.

Przy tego rodzaju zadaniach liczy się doświadczenie w zakładaniu i modernizacji osnów. Przykładem firmy działającej w tym obszarze jest Horyzont Geodezja Kamil Rynkowski z Olsztyna. Na www.horyzontgeodezja.pl przedsiębiorstwo przedstawia ofertę obejmującą między innymi odtwarzanie i zakładanie znaków osnowy, stabilizację punktów, niwelację precyzyjną oraz geodezyjną obsługę inwestycji na Warmii i Mazurach. Przy zniszczeniu znaku na budowie taki zakres usług jest przydatny zarówno podczas oceny technicznej problemu, jak i realizacji prac uzgodnionych z właściwym organem.

Nie zawsze celowe jest odtworzenie punktu dokładnie w poprzednim miejscu. Jeżeli teren ma zostać trwale zajęty przez jezdnię, fundament lub głęboką infrastrukturę, nowy znak w tej samej lokalizacji mógłby szybko ulec kolejnemu zniszczeniu. Właściwy organ musi ocenić sposób uzupełnienia osnowy, z zachowaniem jej funkcji i wymaganej dokładności.

Istotne są też terminy technologiczne. Przy zakładaniu szczegółowej osnowy geodezyjnej wysokościowej przepisy techniczne przewidują osadzenie nowych znaków naziemnych co najmniej 3 miesiące przed rozpoczęciem pomiaru, a znaków ściennych co najmniej 7 dni przed pomiarem. Chodzi o zapewnienie odpowiednich warunków stabilizacji. Nie są to terminy rozpatrywania zgłoszenia przez urząd ani zasady dotyczące każdego rodzaju punktu.

Przykładowo podczas przebudowy drogi koparka niszczy reper wysokościowy wykorzystywany wcześniej do pomiarów. Geodeta nie powinien przyjmować, że nowo osadzony bolec ma dokładnie tę samą wysokość co poprzedni. Do bieżącej obsługi robót może przygotować odpowiednio sprawdzony układ punktów roboczych, nawiązany do innych wiarygodnych reperów. Równolegle właściwy organ rozstrzyga sposób postępowania ze zniszczonym punktem państwowej osnowy.

Ile kosztują takie prace? Nie istnieje jedna urzędowa cena odtworzenia znaku. Koszt zależy przede wszystkim od rodzaju osnowy, liczby punktów, dostępności stabilnych punktów nawiązania, wymaganego projektu i zakresu dokumentacji technicznej. Sam pomiar kontrolny lub założenie zastępczego punktu roboczego jest mniejszym zadaniem niż odtworzenie elementu państwowej osnowy wraz z opracowaniem wyników do zasobu.

Wycena powinna wyraźnie rozdzielać obsługę bieżących pomiarów budowlanych od prac związanych z państwową osnową. To dwa różne zakresy, choć wykonuje je niekiedy ta sama firma. Nie należy traktować ceny stabilizatora ani kosztu jednego wyjazdu geodety jako ceny pełnego odtworzenia punktu.

Kwestia zapłaty wymaga odrębnego ustalenia. Kosztów nie można automatycznie przypisać inwestorowi tylko dlatego, że uszkodzenie nastąpiło na jego budowie. Odpowiedzialność zależy od okoliczności zdarzenia, winy, związku przyczynowego oraz relacji umownych między inwestorem, generalnym wykonawcą i podwykonawcą. Roszczenia odszkodowawcze ocenia się według zasad prawa cywilnego, w tym art. 415 Kodeksu cywilnego. Ewentualna grzywna za wykroczenie jest odrębną kwestią.

Najbardziej kłopotliwa bywa sytuacja, w której wykonawca próbuje ukryć uszkodzenie, a pomiary dalej opiera na nieaktualnym punkcie. Wtedy do kosztu uporządkowania osnowy dochodzi ryzyko błędnego tyczenia, ponownych pomiarów i poprawek już wykonanych robót.

FAQ – najczęstsze pytania

Czy zniszczenie punktu osnowy geodezyjnej zawsze trzeba zgłosić?
Zniszczenie, uszkodzenie lub przemieszczenie chronionego znaku należy niezwłocznie zgłosić właściwemu staroście. Inne zasady dotyczą tymczasowych znaków budowlanych i punktów pomiarowych nieobjętych ochroną przewidzianą dla znaków osnowy.

Czy za przypadkowe uszkodzenie znaku geodezyjnego grozi kara?
Tak. Naruszenie przepisów o ochronie znaków geodezyjnych może stanowić wykroczenie zagrożone grzywną. Odpowiedzialność jest ustalana na podstawie okoliczności konkretnego zdarzenia, a nie wyłącznie faktu wystąpienia szkody.

Czy można samodzielnie ustawić zniszczony słupek w poprzednim miejscu?
Nie należy tego robić. Po naruszeniu stabilizacji nie ma pewności, że punkt zachowa dawne współrzędne lub wysokość. Konieczna jest ocena geodezyjna i zastosowanie właściwej procedury.

Czy zniszczony punkt oznacza konieczność zatrzymania całej budowy?
Nie automatycznie. Trzeba zabezpieczyć obszar zdarzenia i wstrzymać pomiary korzystające z niewiarygodnego punktu. Pozostałe roboty mogą być kontynuowane, jeżeli nie zagrażają miejscu zdarzenia, są bezpieczne i mają zapewnioną prawidłową obsługę geodezyjną.

Kto decyduje o odtworzeniu państwowego punktu osnowy?
Postępowanie zależy od rodzaju osnowy. W przypadku osnowy szczegółowej właściwe kompetencje ma starosta, natomiast przy osnowie podstawowej – Główny Geodeta Kraju, z uwzględnieniem przepisów szczególnych. Geodeta wykonuje odpowiednie czynności techniczne, ale nie zastępuje organu w jego kompetencjach.

Co zrobić jako pierwsze po zauważeniu zniszczonego punktu?
Zabezpieczyć miejsce, wykonać zdjęcia i niezwłocznie zawiadomić właściwego starostę. Następnie przekazać geodecie numer działki, lokalizację uszkodzenia oraz dostępną dokumentację, aby ustalił rodzaj punktu i sprawdził, czy pozostałe pomiary budowlane nadal opierają się na wiarygodnej osnowie.
