Jak zaprojektować układ regałów magazynowych pod pracę wózka widłowego?

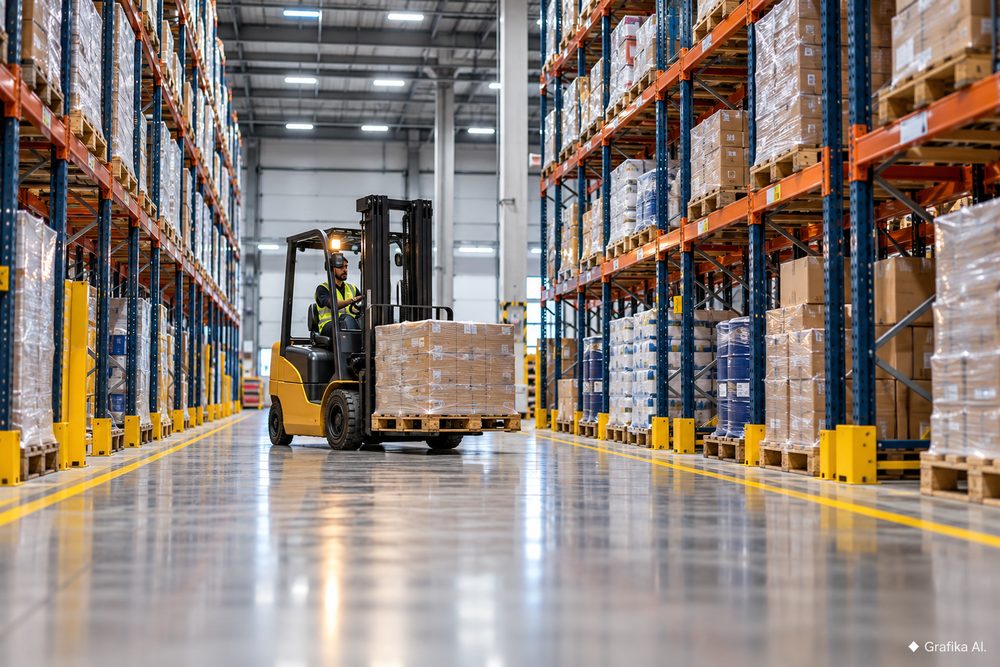

Źle dobrana szerokość korytarza roboczego potrafi sparaliżować magazyn, nawet jeśli regały mieszczą zakładaną liczbę palet. Wózek widłowy musi nie tylko przejechać między rzędami, ale również obrócić się z ładunkiem, podnieść go i bezpiecznie odłożyć na belkach. Projektowanie układu regałów magazynowych trzeba więc zacząć od parametrów wózka, wymiarów jednostek ładunkowych i rzeczywistego przepływu towarów. Dopiero później można obliczyć, ile miejsc paletowych zmieści się w hali.

Szerokość korytarzy roboczych – ile miejsca potrzebuje wózek widłowy?

Najczęstszy błąd projektowy to wyznaczanie alejek na podstawie szerokości samego wózka. Tymczasem o potrzebnej przestrzeni decyduje przede wszystkim szerokość korytarza do składowania pod kątem 90°, oznaczana jako Ast. Parametr uwzględnia geometrię pojazdu, promień skrętu, wielkość ładunku oraz luz manewrowy.

W praktyce można przyjąć następujące zakresy orientacyjne:

• Wózek czołowy przeciwwagowy: około 3,5–4,2 m, zależnie od konstrukcji i wymiarów palety.
• Wózek wysokiego składowania typu reach truck: zazwyczaj 2,7–3,0 m.
• Specjalistyczny wózek systemowy VNA: około 1,5–1,9 m w korytarzu roboczym, zależnie od systemu prowadzenia i wymiarów ładunku.

To wartości do wstępnego planowania, a nie uniwersalne minima. Przykładowo reach truck Toyota BT Reflex N-series ma podaną szerokość Ast wynoszącą 2751 mm dla palety 800 × 1200 mm ustawionej wzdłużnie. Dla konkretnej konfiguracji należy korzystać z karty technicznej producenta, uwzględniając również osłony regałów i wystające ładunki.

Różnica kilkudziesięciu centymetrów ma wymierne znaczenie. Jeśli magazyn ma 24 m szerokości użytkowej, zmniejszenie pięciu korytarzy z 3,6 do 2,8 m uwalnia łącznie 4 m szerokości hali. Może to wystarczyć na dodatkowy rząd regałów. Nie oznacza jednak automatycznie wzrostu pojemności – trzeba jeszcze uwzględnić głębokość ram, przejazdy poprzeczne i wymagane odległości bezpieczeństwa.

Kiedy opłaca się zawężać alejki? Przede wszystkim przy dużej liczbie miejsc paletowych, powtarzalnych wymiarach ładunków i pracy wózków przystosowanych do wąskich korytarzy. Jeżeli w magazynie pracuje kilka typów pojazdów, szerokość należy zweryfikować dla każdego z nich.

Zbyt ciasna alejka szybko ujawnia swoje wady. Operatorzy wykonują dodatkowe korekty, rośnie ryzyko uderzenia w słupy, a każda niestandardowa paleta utrudnia manewrowanie. Dodatkowo system VNA wymaga odpowiedniej posadzki i organizacji ruchu. Oszczędność powierzchni nie zawsze rekompensuje koszt specjalistycznego sprzętu.

Rozstaw regałów, wysokość składowania i dopasowanie do ładunków

Drugim etapem jest ustalenie geometrii miejsc paletowych. Punktem wyjścia powinna być rzeczywista jednostka ładunkowa, a nie sam wymiar pustej palety.

Standardowa europaleta ma 800 × 1200 mm, ale towar owinięty folią może wystawać poza jej obrys. Jeśli kartony zwiększają szerokość ładunku do 850 mm, projektowanie gniazd według wymiaru 800 mm prowadzi do problemów z odkładaniem palet.

Przed doborem regałów trzeba ustalić:

• Maksymalną masę palety z towarem, włącznie z opakowaniem.
• Wymiary ładunku, uwzględniające elementy wystające poza paletę.
• Wysokość jednostki ładunkowej oraz wymagany prześwit nad nią.
• Udźwig wózka na docelowej wysokości, a nie wyłącznie jego udźwig nominalny.
• Nośność posadzki, naciski od stóp regałów i obciążenia od kół wózka.

Przykład: w magazynie znajdują się palety o masie do 900 kg. Na poziomie belkowym mają być składowane trzy jednostki. Sam ładunek waży wtedy 2700 kg. Projektant musi dobrać belki, ramy i pozostałe elementy konstrukcji do tego obciążenia, uwzględniając wymagania producenta i właściwe współczynniki projektowe. Nie wystarczy kupić belek opisanych jako wytrzymujące 3 t – ich nośność zależy między innymi od długości, konfiguracji i sposobu zamocowania.

Podobnie wygląda kwestia wysokości. Wózek z masztem o maksymalnej wysokości podnoszenia 6 m nie daje automatycznie możliwości obsługi każdego miejsca paletowego na tej wysokości. Istotne są udźwig resztkowy, środek ciężkości ładunku i możliwość uzyskania odpowiedniego prześwitu pod paletą. Należy również sprawdzić instalację tryskaczową, oświetlenie i elementy konstrukcyjne dachu.

Przy dużym asortymencie i częstym pobieraniu pojedynczych palet najlepiej sprawdzają się zazwyczaj regały paletowe rzędowe, zapewniające bezpośredni dostęp do każdej jednostki.

Regały wjezdne typu drive-in mają sens przy dużych partiach jednorodnego towaru, gdy priorytetem jest gęstość składowania. Ich ograniczeniem jest słabszy dostęp do poszczególnych palet i większe ryzyko uszkodzenia konstrukcji, ponieważ wózek porusza się wewnątrz kanału regałowego. Przy kilkuset indeksach SKU i intensywnej rotacji taki system potrafi utrudnić kompletację zamiast ją usprawnić.

Organizacja ruchu wózków i zabezpieczenie regałów przed uszkodzeniem

Nawet prawidłowo dobrane regały magazynowe nie zapewnią sprawnej pracy, jeżeli układ hali wymusza cofanie z ładunkiem przez główną trasę transportową albo zawracanie przy stanowiskach kompletacyjnych.

Dlatego przed zatwierdzeniem projektu trzeba rozrysować rzeczywiste trasy przejazdu: od strefy przyjęć, przez odkładanie palet, aż do kompletacji i wysyłki.

Przykładowo w magazynie obsługującym 120 palet przyjęć i 100 palet wydań dziennie nie powinno się lokalizować obu strumieni ruchu w jednej ciasnej strefie przy końcu regałów. W godzinach szczytu wózki blokują się nawzajem, a operatorzy zaczynają wykorzystywać alejki robocze jako miejsca tymczasowego odkładania towaru.

Lepszy układ przewiduje oddzielne strefy przyjęć i wydań, przejazdy poprzeczne oraz miejsca buforowe, które nie ograniczają szerokości korytarzy. Nie zawsze potrzebne są dwa całkowicie niezależne ciągi transportowe. Przy niewielkiej liczbie operacji wystarczy dobrze oznaczony wspólny przejazd, pod warunkiem że analiza ruchu potwierdza jego przepustowość.

Trzeba też przewidzieć zabezpieczenia mechaniczne:

• Odbojnice słupów w miejscach narażonych na kontakt z wózkami.
• Bariery ochronne na końcach rzędów, szczególnie przy skrzyżowaniach.
• Oznakowanie nośności regałów i dopuszczalnych konfiguracji składowania.
• Oddzielenie ruchu pieszych od transportu, zwłaszcza przy kompletacji i przejściach poprzecznych.

Najbardziej narażone na uszkodzenia są zwykle narożniki rzędów. Operator skracający zakręt może zahaczyć tylną częścią wózka o słup, nawet jeśli przewożona paleta mieści się w przejeździe. Sama odbojnica nie rozwiąże problemu, gdy geometria zakrętu jest nieprawidłowa.

Przy projektowaniu i użytkowaniu regałów paletowych należy uwzględnić między innymi PN-EN 15512, PN-EN 15620 i PN-EN 15635. Ta ostatnia norma dotyczy bezpiecznego użytkowania urządzeń do składowania, w tym kontroli ich stanu technicznego. Ekspercka kontrola regałów powinna odbywać się w odstępach nieprzekraczających 12 miesięcy, natomiast regularne oględziny w magazynie trzeba prowadzić częściej, zgodnie z oceną ryzyka.

Przed zakupem dodatkowego rzędu regałów wykonaj próbę manewrowania najbardziej wymagającym zestawem: wózkiem z największym dopuszczonym ładunkiem. Sprawdź odkładanie palety na skrajnych miejscach, zawracanie i przejazd obok zabezpieczeń. Jeśli manewr wymaga wielokrotnego poprawiania pozycji albo naruszenia przestrzeni przeznaczonej dla pieszych, popraw szerokość korytarza lub dobierz inny wózek. To należy zrobić przed montażem, a nie po pierwszym uszkodzeniu słupa.

FAQ – najczęstsze pytania o układ regałów magazynowych

Jaka szerokość korytarza jest odpowiednia dla wózka widłowego?
Dla typowego wózka czołowego często planuje się około 3,5–4,2 m, a dla reach trucka około 2,7–3,0 m. Ostateczny wymiar wyznacza parametr Ast konkretnego modelu i wymiar ładunku.

Czy regały można ustawić bezpośrednio przy ścianie?
Można, jeśli projekt uwzględnia wymagane odstępy, wystawanie ładunków, ochronę przeciwpożarową i dostęp do instalacji. Nie wolno zakładać, że ściana zastąpi zabezpieczenie przed przesunięciem palety.

Ile miejsc paletowych można uzyskać w magazynie o powierzchni 500 m²?
Nie ma jednej wiarygodnej liczby. Pojemność zależy od wysokości hali, liczby poziomów, szerokości korytarzy, rozmieszczenia słupów oraz powierzchni zajętej przez przyjęcia i wysyłki. Obliczenia trzeba wykonać na rzucie hali.

Czy większa wysokość regałów zawsze oznacza lepsze wykorzystanie magazynu?
Nie. Dodatkowy poziom ma sens, gdy wózek ma wystarczający udźwig resztkowy, posadzka i konstrukcja regałów przeniosą obciążenia, a odstępy od instalacji pozostaną zgodne z projektem.

Co sprawdzić najpierw przy modernizacji istniejącego magazynu?
Najpierw zmierz rzeczywistą szerokość korytarzy i porównaj ją z wymaganym Ast używanych wózków. Następnie sprawdź nośność regałów, stan posadzki i sposób organizacji ruchu. Dopiero na tej podstawie decyduj o zagęszczaniu składowania.
